LE VISEUR

Son réglage se fait généralement de manière empirique, ou alors...

1 - On fait une contre-visée
2 - On passe 1/2 heure à rechercher ses flèches dans le gazon
3 - Puis on va à l'archerie du coin, y'a des promos...
4 - On a de la chance puisque le CSL ROSNY vous donne une :

REGLE D'OR

On déplace le viseur dans la direction de l'erreur
(ceci ne signifie pas forcement que l'erreur se situant sur la cible, il faille se rapprocher d'elle pour la diminuer...)

Donc :

Je décale le viseur vers le HAUT

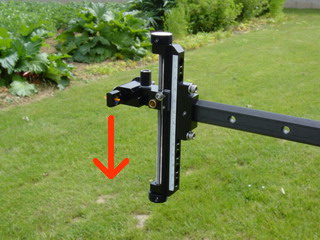

Je décale le viseur vers le BAS

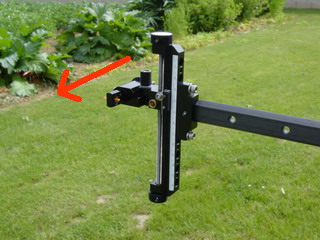

Je décale le viseur vers la GAUCHE
Je décale le viseur vers la DROITE

Ou alors on est téméraire et on utilise "la formule de la tangente" (Illustration de M. Daniel DESFORGES - Stage d'Archer 2001)


Soit :
a = L'angle en site formé par l'intersection de la droite normale au centre de la cible et la droite passant par le point d'impact de la flèche et le centre du viseur.
d = La distance séparant le centre de la cible et le point d'impact de la flèche.
D = La distance séparant la viseur de la cible.
c = La correction à apporter sur le viseur
E = L'éloignement du viseur (distance entre le viseur et l'oeil)

Donc, et c'est évident maintenant :

Tan(a) =
d
=
c
=
erreur en cible
=
correction du viseur
-- -- -------------------- ---------------------------
D
E
distance de tir
éloignement du viseur

Pour simplifier les calculs, on considère que le viseur est placé à environ 1 mètre de l'oeil du tireur (le sommet de l'angle a), donc la formule devient :

Tan(a) =
erreur en cible (mm)
=
correction du viseur (mm)
-------------------------- ---------------------------------
distance de tir (mm)
1000

Ce qui nous permet de dire qu'une correction d'un milimètre sur le viseur entraîne :

Distance de tir en mètres
Déplacement en cible en mm
10
10
18
18
20
20
25
25
30
30
50
50


En outre, le pas de vis de tous les organes de visée est standard (36 filets au pouce, et non pas 2 Filets'O Fish !!!).
Un tour de vis correspond à un déplacement de 0,7 mm ainsi:


Une correction d'un tour sur le viseur entraîne :

Distance de tir en mètres
Déplacement en cible en mm
10
7
18
12.6
20
14
25
17.5
30
21
50
35

Cette formule est valable pour les corrections latérales
Pour les corrections en site , il faut évidemment tenir compte de la trajectoire parabolique de la flèche.

Plus l'arc sera puissant plus la trajectoire de la flèche sera "plate", plus la formule de la tangente sera exacte.
